网格机房机柜、机架内的空间规划及理线方法

大家做智能化工程的都需要整体规划机柜内的机器设备放置次序，怎样搞好网格图机房机柜、声卡机架内的空间整体规划呢?文中的构思大家能够参照一下。

一、整体规划表明

网格图机房机柜、 声卡机架(下称机柜)均依照标准的42U机柜考虑到，在其中最上边的4U空间为光纤配线架专用型，最下边的4U为110光纤配线架专用型，这二种光纤配线架排列和打接时均按自上而下的依次排列顺序(如某些机柜中沒有此类光纤配线架则空间预埋，不可占有);此外正中间的34U空间为24口控制模块式光纤配线架、理线器及其交换机的专用型空间，该一部分空间中24口控制模块式光纤配线架以及相对应的理线器占有下半一部分，自上而下依照有线电视网络、设备维护网络、无线网络网络、有线电话的次序排列;正中间的34U空间的上边一部分由交换机以及理线器占有，自上而下依照有线电话、无线网络网络、设备维护网络、有线电视网络的次序排列;在其中光纤配线架、交换机及其理线器的实际占有空间和排序由施工企业自行安置，但24口控制模块式光纤配线架的较大总数为八个，超过该总数则在下一台机柜中同歩安裝光纤配线架、理线器和交换机。

二、实际设计方案

如有一个立井存有2个或好几个机柜，应将第一个机柜上打齐有线电视网络及电話，将设备维护网络及无线网络网络打进第二个机柜上。实际如下图所显示：

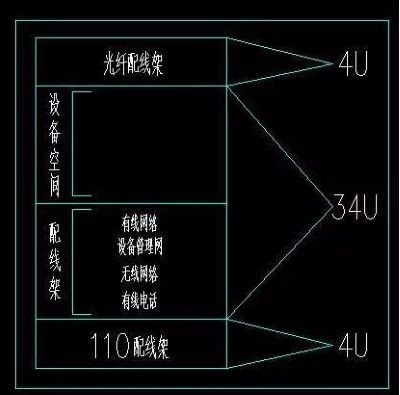

立井内一个机柜的排序

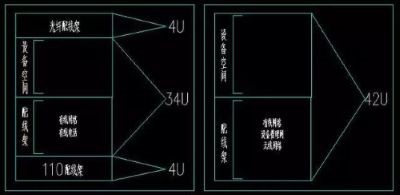

立井内2个机柜的排序

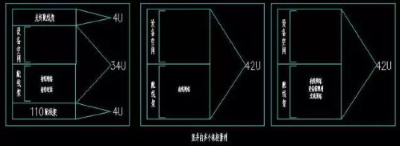

立井内好几个机柜的排序

三、网格图机房机柜及声卡机架安裝金属材料基座及线缆固线方法

机柜选用下三相五线方法

机柜下边应安裝金属材料基座，标准基座规格为(600*600*300)mm，规定在金属材料基座内预埋的线缆应能围绕基座内空间一圈(均为1.5米)。基座边沿规格及色调应与机柜同样。如下图所显示：

机柜选用上三相五线方法

因为弱电井内的空间限制及招标方规定不可以分拆网格图机房的机柜应选用上三相五线方法。机柜底端不可用金属材料基座固定不动，机柜应平行面紧密置放，不可将机柜上下承重梁固定不动，应在机柜底端安裝动滑轮有利于前后左右移动。每一个机柜空中应该有独立的上三相五线预埋空间，预埋空间能够自主订制金属材料壳体或是安裝宽电缆桥架。机柜空中预埋线缆应考虑到前后左右移动机柜的间距，移动时空中线缆应转向头灯。在金属材料壳体或电缆桥架内预埋的线缆应能围绕内空间一圈(均为2.0米)。

机柜内线缆固线方法

规定全部网格图机房内的综合布线系统线缆应选用固线器方法固定不动线缆，规定固线器由上而下线排，上下匀称分线。机柜内固线样版如下图所显示：

敞开式声卡机架安裝及固线方法

因为弱电安装立井空间的限制，应使用敞开式声卡机架。声卡机架应取用立式，有利于上下移动，在网络机房内选用上三相五线方法，每一个声卡机架空中应该有独立的上三相五线预埋空间，预埋空间能够自主订制金属材料壳体或是安裝宽电缆桥架。机柜空中预埋线缆应考虑到上下移动声卡机架的间距，移动时空中线缆应转向头灯。在金属材料壳体或电缆桥架内预埋的线缆应能围绕内空间一圈(均为2.0米)。光纤配线架线缆应依照之上条文固线。
